نظرة عامة على المنتج
ملخص

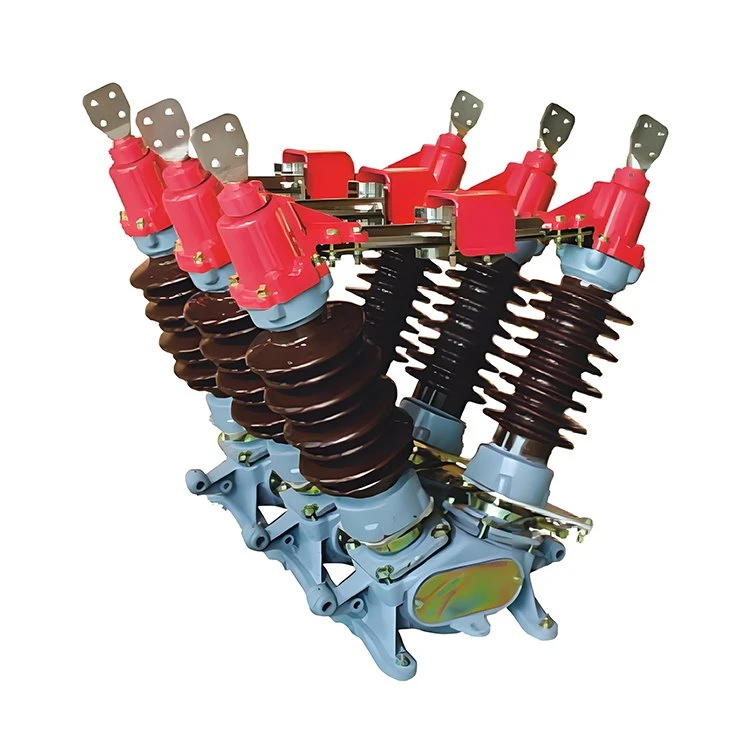

مفتاح عزل GW5 في الهواء الطلق هو AC 50HZ معدات HV في الهواء الطلق. هناك 40.5 كيلو فولت و 72.5 كيلو فولت و 126 كيلو فولت و 252 كيلو فولت في الجهد المقنن له. يمكن أن تفتح وإغلاق دائرة الجهد العالي تحت ظروف التحميل- وإجراء العزلة الكهربائية لحافلة الجهد العالي المختبرة ، قاطع الدائرة ، مشحونة عالية - ، وما إلى ذلك. يمكن أيضًا أن تصنع وكسر السعة الصغيرة أو التيار الإنقاذ.
تعليمات الهيكل
يتكون مفتاح العزل من القاعدة ، العازلة على بعد ، جزء مواتية وآلية التشغيل. يحتوي كل قطب على زوج من المشاركات V - ، وفي الجزء العلوي من المنشور ، يوجد شفرتان مواتان ، وتواصل اتصالات شفرتين في منتصف وظيفتين ؛ في الجزء السفلي من المنشور ، هناك أغمياء ومعدات شطبة للقيادة ؛ من خلال عمل آلية التشغيل ، فإن الشفرة قادرة على تدوير 90 درجة ، وذلك لتلبية متطلبات الافتتاح والإغلاق.
مفتاح العزل من نوع القطب - ، ومع ذلك ، يمكن تشكيله في النوع شاحب ثلاثة- من خلال توصيل الأقطاب الثلاثة بقضيب الاتصال. وهو مجهز بآلية تشغيل يدوي من نوع CS17 ، ويتم استخدام CS17D CS17D لمفتاح عزل مع جهاز التأريض. بالإضافة إلى ذلك ، قد يتم تجهيز آلية محرك CJ6 وفقًا للاحتياجات.
على أساس تعليمات الهيكل المذكورة أعلاه ، من السهل أن نرى أن مفتاح العزل له بنية معقولة وتشغيل مرن. يتوفر كل من نوع القطب- وثلاثة- نوع القطب ، وقد يتم تثبيته على الجانب أو تثبيته بشكل عكسي. يتميز مع خلوص كبير من شفرات الاتصال المفتوحة وعزل موثوق. وفقًا لاحتياجات العملاء ، قد يتم توفيره مع وضع التأريض الجانبي - أو وضع التأريض المزدوج.
استخدام الظروف البيئية
1.Tituity: 1000 ~ 3000m ؛
2. درجة حرارة الهواء: -30 درجة ~ +45 درجة (لا تقل عن - 40 في منطقة جبال الألب) ؛
3. لا يتجاوز ضغط الرياح 700Pa (يساوي سرعة الرياح 34M/S) ؛
4. الكثافة السنية لا تتجاوز 8 درجات.
5. ثنائية طلاء الجليد: لا يزيد عن 10 مم ؛
6. مكان التثبيت: خالية من الأشياء القابلة للاشتعال والمتفجرة ، والتآكل الكيميائي والاهتزاز الشديد ؛
7.Pollution درجة ما بعد العزل: النوع المشترك هو ⅱ الصف ، anti - نوع التلوث هو ⅲ ، ⅳ.
