نظرة عامة على المنتج

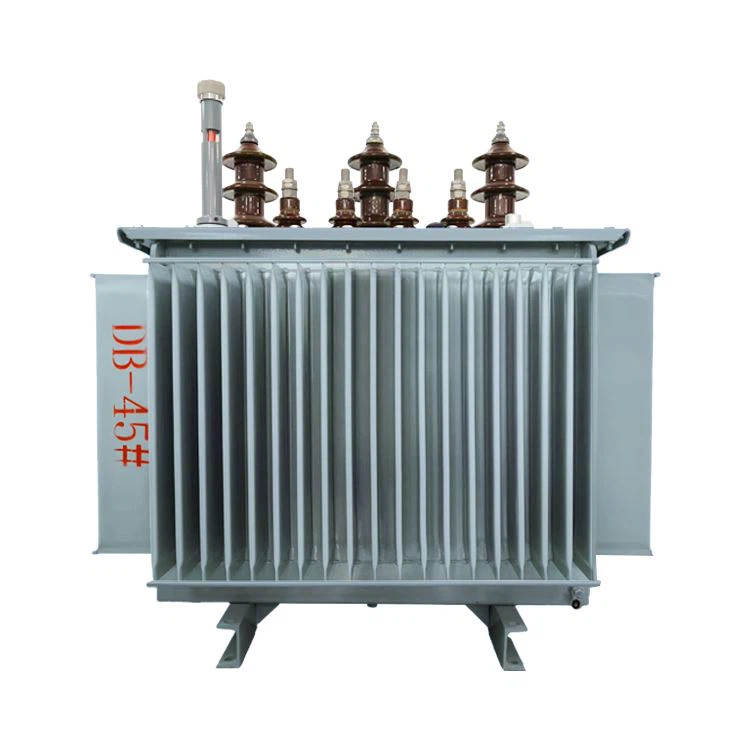

هذا S11-20 (10) كيلو فولت المحول المنغمس في زيت الجهد المزدوج هو نسخة ترقية من سلسلة S9 الكلاسيكية. أكبر ميزة لها هي أنه يمكنه تبديل الجهد المرن (10kV أو 20kV). هذا مناسب بشكل خاص لاحتياجات ترقيات شبكة الطاقة. يمكن أن تصمد أمام تيار الدائرة القصيرة أكثر من S9 القديم (زيادة السعة بنسبة 30 ٪) وله ضوضاء أقل أثناء التشغيل (تم تخفيضها بحوالي 5 ديسيبل). كما أنه يتبنى تصميمًا مغلقًا بالكامل لا يتسرب من الزيت ويتم توفير الطاقة للغاية (20 ٪ لتوفير الطاقة من S9).
الكتابة والمعنى
ميزات المنتج
صمام تخفيف الضغط
تم تجهيز محولاتنا المملوءة بالزيت بصمام تخفيف الضغط. بمجرد أن يكون الضغط الداخلي مرتفعًا جدًا (كما في حالة وجود خطأ) ، سيفتح بسرعة ويطلق الضغط للوقاية
مقياس حرارة الإشارة
لدينا أيضًا مقياس حرارة إشارة مثبتة لمراقبة درجة حرارة زيت المحولات في الوقت الفعلي. بمجرد أن تتجاوز درجة حرارة الزيت النطاق الآمن ، فإنها ستنذير على الفور وتذكير الموظفين بالتعامل معه.
ترحيل بوخهولز
لدينا أيضًا ترحيل Buchholz لمراقبة غاز الصدع الذي تم إنشاؤه داخل المحول. بمجرد اكتشاف الغاز ، سيتم إرسال إشارة على الفور لمطالبة الموظفين بالتفتيش والإصلاح.
المعلمات الفنية الرئيسية
S11-50 ~ 2500KVA/20 (10) كيلو فولت محولات توزيع نوع توزيع النوع بالكامل
|
تقييم سعة (KVA) |
الجهد االكهربى |
علامات |
عدم الحمل خسارة (W) |
على التحميل خسارة (W) |
قصير Cirait-Z (%) |
عدم الحمل cur (%) |
الوزن (كغ) |
الحجم (مم) |
مسافة (مم) |
||||
|
V (كيلو فولت) |
chng (%) |
V (كيلو فولت) |
وين بالوزن |
زيت بالوزن |
TTL بالوزن |
L·W·H |
|||||||
|
50 |
20 10 |
±2×2.5 |
0.4 |
Dyn11 أو yyn0 |
130 |
870 |
4 |
2 |
280 |
125 |
560 |
850×600×1260 |
400×400 |
|
80 |
180 |
1250 |
1.8 |
350 |
140 |
680 |
1030×680×1320 |
400×450 |
|||||
|
100 |
200 |
1500 |
1.6 |
470 |
155 |
800 |
1060×680×1370 |
400×450 |
|||||
|
125 |
240 |
1800 |
1.5 |
500 |
175 |
870 |
1110×700×1380 |
450×500 |
|||||
|
160 |
290 |
2200 |
1.4 |
520 |
190 |
980 |
1080×700×1430 |
550×550 |
|||||
|
200 |
330 |
2600 |
1.3 |
670 |
220 |
1200 |
1150×740×1500 |
550×550 |
|||||
|
250 |
400 |
3050 |
1.2 |
770 |
240 |
1310 |
1270×740×1510 |
550×550 |
|||||
|
315 |
480 |
3650 |
1.1 |
800 |
250 |
1400 |
1240×780×1550 |
550×550 |
|||||
|
400 |
570 |
4300 |
4.5 |
1 |
970 |
280 |
1600 |
1300×910×1580 |
660×660 |
||||
|
500 |
680 |
5150 |
1 |
1100 |
315 |
1850 |
1400×870×1600 |
660×660 |
|||||
|
630 |
810 |
6200 |
0.9 |
1330 |
355 |
2200 |
1410×870×1700 |
660×660 |
|||||
|
800 |
980 |
7500 |
0.8 |
1590 |
430 |
2550 |
1480×920×1780 |
820×820 |
|||||
|
1000 |
1150 |
10300 |
0.7 |
1700 |
475 |
2800 |
1630×1090×1800 |
820×820 |
|||||
|
1250 |
1360 |
12000 |
0.6 |
1980 |
525 |
3200 |
1700×1130×1840 |
820×820 |
|||||
|
1600 |
1640 |
14500 |
0.6 |
2280 |
585 |
3800 |
1840×1250×1890 |
820×820 |
|||||
|
2000 |
2020 |
17820 |
0.5 |
2460 |
720 |
4600 |
1910×1330×1930 |
1000×1000 |
|||||
|
2500 |
2380 |
20700 |
0.5 |
2900 |
800 |
5200 |
1980×1380×1980 |
1070×1070 |
|||||
ملحوظة:
1. تنطبق قيم فقدان الحمل القطري في الجدول أدناه على المنتجات في مجموعة اتصال Dyn11.
2. إذا كنت بحاجة إلى معرفة المعلمات الفنية والأبعاد وبيانات الوزن بمحولات توزيع ذات قدرة كبيرة 10 كيلو فولت ، من فضلكاتصل بنا.
3. يمكننا تزويد المحولات بمستويات الجهد المختلفة ، ومقاومة الدائرة القصيرة وطرق الاقتران وفقًا لاحتياجات المستخدم.
4. بيانات الوزن والحجم في الجدول هي للرجوع إليها فقط.
نطاق التطبيق
1. بيئة الاستخدام العادي: الارتفاع لا يتجاوز 1000 متر ؛ نطاق درجة الحرارة: -25 درجة -+40 درجة
2. بيئة خاصة: الارتفاع أكثر من 1000 متر ؛ نطاق درجة الحرارة: -45 درجة -+40 درجة
3. الرطوبة النسبية: أقل من أو تساوي 90 ٪ (+25 درجة)
4. موقع التثبيت: لا غاز تآكل ، لا توجد بقع واضحة.
5. هذا المنتج مناسب للإضاءة الصناعية والزراعية ونقل الطاقة.
المعايير التنفيذية
|
GB1094.1 ~ 2-1996 |
GB1094.4-2005 |
|
GB1094.3 ، 5-2003 |
GB/T6451-2008 |
التعليمات
س: ما هي مدة التسليم؟
ج: طبيعي في غضون 10 أيام. يعتمد ذلك على عناصر التفاصيل والكمية.
س: كيف تحصل على اقتباس المنتج؟
ج: يمكنك الاتصال بنا في أي وقت من خلال معلومات الاتصال على الموقع. سوف تتلقى ردنا في غضون 24 ساعة.
س: ما هي خدمات ما بعد البيع التي يمكنني الاستمتاع بها؟
ج: يأتي المحول مع ضمان لمدة عام واحد. يتم توفير الدعم الفني على المدى الطويل عبر الإنترنت ، إلى جانب تدريب العملاء ، والتحديثات العادية لأدلة الصيانة والأدلة الفنية.
س: ما هي مدة متوسط عمر المحول؟
ج: يتراوح عمر العمر بين 20 و 40 عامًا ، يتأثر بعوامل مثل مستوى الصيانة وبيئة التشغيل وظروف الحمل.
س: كيف تحدد معلمات المحول؟
ج: يمكننا عادة العثور على المعلمات في لوحات المحولات والرسومات والرسومات الخطوط العريضة والجداول الفنية.
س: هل لديك محولات محفوظة بالزيت ومحولات من النوع الجاف في المخزون؟
ج: لا ، حيث أن المحولات تتطلب معلمات مخصصة بناءً على الطلب ، عادة ما نحتاج إلى تصميمها بعد تلقي طلب.
